شرکت برنا الکترونیک در سال 1363 و فقط با تولید رله های الکترونیکی تاسیس و با ادامه روند رو به رشد , شرکت توانست محدوده محصولات خود را توسعه داده و علاوه بر انواع رله های الکترونیکی به تولید تجهیزات حفاظت کاتدیک ، کنترل دورهای AC و DC، باتری شارژرها و UPS های صنعتی ، دستگاه مقاومت اتصال زمین NGR، خدمات مونتاژ SMD می پردازد.

برای هر یک از طبقه بندی های محصولات تولیدی فوق مختصر توضیحی را از نظر می گذرانیم:

رله های الکترونیکی از قدیمی ترین محصول شرکت برنا الکترونیک است که هم اکنون به تولید بیش از 21 نوع رله در طبقه بندی های تایمرها ، کنترل فاز ، کنترل بار و ... می پردازد.

تجهیزات حفاظت کاتدیک بر اساس سیستم های گالوانیک و سیستم های تزریق جریان در سال 1371 شروع به کار نمود. مصارف اصلی این محصول در صنایع پتروشیمی ، نفت و گاز و صنایع آب و برق به منظور جلوگیری از خوردگی و افزایش طول عمر تجهیزات آنها می باشد.

شرکت برنا الکترونیک ازسال 1373 سیستم های کنترل دور خود را به روش VSI در اختیار صنایع شیمیایی ، نساجی ، سیمان و صنایع وابسته به نفت ، ماشین سازی و...قرار داده است. کنترل دورموتورهای صنعتی شامل انواع کنترل دورهای AC و DC  و راه انداز نرم می باشد.

باتری شارژرهای صنعتی و منابع تغذیه DC در سال 1375 برای کاربردهای مختلف در صنعت و به خصوص صنایع نفت و گاز طراحی و ساخته شد. شرکت برنا الکترونیک مفتخر است که قابلیت تولید انواع باتری شارژرهای صنعتی مطابق با نیاز مشتری با انواع ورودی تکفاز و سه فاز و نیز انواع خروجی را دارد.

از دیگر شاخه های طبقه بندی محصولات برنا الکترونیک انواع دستگاههای مقاومت اتصال زمین NGR می باشند که در جهت جلوگیری از خسارت ناشی از تخلیه نول نیروگاهها در سال 1377 به مرحله بهره برداری رسید.

آخرین سری از محصولات برنا الکترونیک که از سال 1380 ومطابق با فن آوری جدید شروع به کار نمود، استفاده از قطعات SMD بر روی بردهای الکترونیکی می باشد. بردهای SMD کوچکتر ،سبکتر و با کیفیت بهتر عرضه وکاربرد وسیع تری دارند.

محصولات

  • Transformer

    Transformer

  • Earthing

    مجهز‭ ‬بودن‭ ‬تاسیسات‭ ‬و‭ ‬ساختمانها‭ ‬به‭ ‬سیستم ...

  • EPC

    خدمات‭ ‬مشاوره،‭ ‬طراحي،‭ ‬مهندسي‭ ‬و‭ ‬اجرا‭ (‬EP ...

  • Rectifire

    ركتيفايرهاي‭ ‬قدرت‭ ‬بالا

  • خدمات مونتاژ SMD

    surface mounted device

  • مفصل

    داراي تاييديه نفت و برق

  • مقاومت

    معرفی واحد مقاومتها و هیترهای صنعتی

  • مگادریو

    امروزه‭ ‬حدود‭ ‬50‭% ‬از‭ ‬مصرف‭ ‬انرژی‭ ‬الکتریکی ...

  • رله های الکترونیکی

    ‬رله‌های‭ ‬حفاظتی‭ ‬،‭‬رله‌های‭ ‬زمانی‭ ‬و‭ ‬رله‌ ...

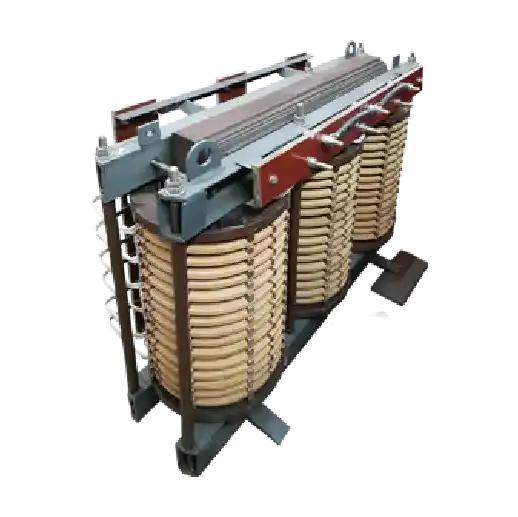

Transformer

از سالهای اولیه فعالیت شرکت برنا الکترونیک، بخش عمده ترانسفورماتورهای مورد نیاز برای استفاده در محصولات شرکت، در داخل مجموعه ساخته می‌شد؛ چرا که علی رغم اهمیت بخش ترانسفورماتور در امر تجهیزات، تولید کنندگان و تامین کنندگان قابل اعتمادی جهت اقدام به ساخت و ارائه آن به صورت مهندسی و استاندارد، وجود نداشت .
این امر سبب شد که با توجه به نیاز روزافزون شرکت طی بیشتر از بیست سال گذشته دهها هزار ترانسفورماتور تولید و مورد استفاده قرار گیردو از سال 1389 واحد ترانسفورماتور در شرکت برنا الکترونیک با ساماندهی جدید، خود را مهیا نموده که فعالیت های خود را گسترش داده و علاوه بر تامین نیاز داخل، به سفارش متقاضیان خارج از شرکت نیز ترانسفورماتور در رنجهای مختلف را تولید و عرضه نماید .

ادامه

Earthing

امروزه‭ ‬ارتینگ‭ ‬یکی‭ ‬از‭ ‬مهمترین‭ ‬مباحث‭ ‬در‭ ‬اکثر‭ ‬صنایع‭ ‬ازجمله‭ ‬نفت،‭ ‬گاز،‭ ‬پتروشیمی،‭ ‬نیروگاهی،‭ ‬ساختمان‌سازی‭ ‬و‭ ‬مخابرات‭ ‬به‭ ‬شمار‭ ‬می‌آید‭. ‬به‭ ‬منظور‭ ‬حفاظت‭ ‬افراد‭ ‬و‭ ‬دستگاه‌ها،‭ ‬اضافه‭ ‬ولتاژ‌های‭ ‬تولید‭ ‬شده‭ ‬در‭ ‬بدنه‭ ‬که‭ ‬باعث‭ ‬صدمه‭ ‬دیدن‭ ‬دستگاه‌ها‭ ‬و‭ ‬افراد‭ ‬می‌شود،‭ ‬همچنین‭ ‬ولتاژهای‭ ‬بسیار‭ ‬زیاد‭ ‬و‭ ‬خطرناک‭ ‬ناشی‭ ‬از‭ ‬برخورد‭ ‬صاعقه‭ ‬را‭ ‬باید‭ ‬در‭ ‬جایی‭ ‬خنثی‭ ‬نماییم‭. ‬به‭ ‬همین‭ ‬منظور‭ ‬استفاده‭ ‬از‭ ‬سیستم‌های‭ ‬ارتینگ‭ ‬و‭ ‬صاعقه‌گیر‭ ‬بسیار‭ ‬لازم‭ ‬و‭ ‬ضروری‭ ‬است‭. ‬علاوه‭ ‬بر‭ ‬این‭ ‬با‭ ‬افزایش‭ ‬استفاده‭ ‬از‭ ‬سیستم‌های‭ ‬دیجیتالی‭ ‬و‭ ‬حساس،‭ ‬لزوم‭ ‬بازنگری‭ ‬در‭ ‬طراحی،‭ ‬نصب‭ ‬و‭ ‬نگهداری‭ ‬سیستم‌های‭ ‬حفاظتی‭ ‬وجود‭ ‬دارد‭. ‬
به‭ ‬طور‭ ‬خلاصه‭ ‬اهداف‭ ‬بکارگیری‭ ‬سیستم‌های‭ ‬ارتینگ‭ ‬و‭ ‬صاعقه‌گیر‭ ‬عبارتند‭ ‬از‭: ‬
حفاظت‭ ‬و‭ ‬ایمنی‭ ‬جان‭ ‬انسان
حفاظت‭ ‬و‭ ‬ایمنی‭ ‬وسایل‭ ‬و‭ ‬تجهیزات‭ ‬الکتریکی‭ ‬و‭ ‬الکترونیکی
فراهم‭ ‬آوردن‭ ‬شرایط‭ ‬ایده‌آل‭ ‬جهت‭ ‬کار
جلوگیری‭ ‬از‭ ‬ولتاژ‭ ‬تماسی
حذف‭ ‬ولتاژ‭ ‬اضافی
حذف‭ ‬ولتاژ‭ ‬ناشی‭ ‬از‭ ‬میدان‭ ‬مغناطیسی‭ ‬صاعقه
اطمینان‭ ‬از‭ ‬قابلیت‭ ‬کار‭ ‬الکتریکی
شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬به‭ ‬عنوان‭ ‬طراح،‭ ‬تولید‭ ‬کننده‭ ‬و‭ ‬مجری‭ ‬سیستم‌های‭ ‬ارتینگ،‭ ‬صاعقه‌گیر‭ ‬و‭ ‬جوش‌های‭ ‬احتراقی‭ ‬خدمات‭ ‬و‭ ‬محصولات‭ ‬خود‭ ‬را‭ ‬به‭ ‬طور‭ ‬تخصصی‭ ‬در‭ ‬زمینه‌های‭ ‬ذیل‭ ‬ارائه‭ ‬می‌نماید‭:‬
طراحی‭ ‬سیستم‌های‭ ‬ارتینگ‭ ‬و‭ ‬صاعقه‌گیر‭ )‬حفاظت‭ ‬اولیه‭ ‬و‭ ‬ثانویه‭(
خدمات‭ ‬مشاوره‭ ‬مهندسی‭ ‬به‭ ‬واحدهای‭ ‬صنعتی‭ ‬و‭ ‬غیر‭ ‬صنعتی
تولید‭ ‬تجهیزات‭ ‬با‭ ‬بکارگیری‭ ‬ماشین‭ ‬آلات‭ ‬پیشرفته‭ ‬و‭ ‬کادر‭ ‬تولیدی‭ ‬مجرب
اجراء،‭ ‬راه‌اندازی‭ ‬و‭ ‬بهینه‌سازی‭ ‬سیستم‌های‭ ‬ارتینگ‭ ‬و‭ ‬صاعقه‌گیر
خدمات‭ ‬تعمیر،‭ ‬نگهداری‭ ‬و‭ ‬بازدید‭ ‬ادواری‭ ‬به‭ ‬منظور‭ ‬حصول‭ ‬اطمینان‭ ‬از‭ ‬عملکرد‭ ‬سیستم‌های‭ ‬اجرا‭ ‬شده

ادامه

EPC

فعالیت‭ ‬شرکت‭ ‬در‭ ‬پروژه‌های‭ ‬EPCCS‭ ‬کنترل‭ ‬خوردگی‭ ‬وحفاظت‭ ‬کاتدیک‭ ‬از‭ ‬اوایل‭ ‬دهه‭ ‬80‭ ‬آغاز‭ ‬شده‭ ‬و‭ ‬ضمن‭ ‬اجرای‭ ‬پروژه‌‌های‭ ‬متعدد‭ ‬طی‭ ‬حدود‭ ‬‮١‬۵‭ ‬سال‭ ‬گذشته‭ ‬موفق‭ ‬به‭ ‬دریافت‭ ‬گواهینامه‭ ‬های‭ ‬
‭ ‬ISO 9001:2015
‭ ‬ISO 14001:2015
‭ ‬OHSAS 18001:2007
‭ ‬HSE-MS
از‭ ‬شرکت‭ ‬DQS‭ ‬آلمان‭ ‬در‭ ‬زمینه‭ ‬های‭ ‬طراحی،‭ ‬تولید‭ ‬و‭ ‬اجرای‭ ‬سیستم‭ ‬های‭ ‬حفاظت‭ ‬کاتدیک‭ ‬شده‭ ‬است‭.‬
با‭ ‬توجه‭ ‬به‭ ‬توسعه‭ ‬فعالیت‌ها‭ ‬و‭ ‬عزم‭ ‬جدی‭ ‬شرکت‭ ‬در‭ ‬صادرات‭ ‬کالا‭ ‬و‭ ‬انجام‭ ‬پروژه‌های‭ ‬مختلف‭ ‬در‭ ‬خارج‭ ‬کشور‭ ‬طی‭ ‬سال‌های‭ ‬گذشته‭ ‬فعالیت‌های‭ ‬بین‌المللی‭ ‬برنا‭ ‬الکترونیک‭ ‬گسترش‭ ‬یافته‭ ‬و‭ ‬در‭ ‬حال‭ ‬حاضر‭ ‬با‭ ‬۵‭ ‬کمپانی‭ ‬زیر‭ ‬دارای‭ ‬تفاهم‌نامه‭ ‬به‭ ‬شرح‭ ‬زیر‭ ‬می‌باشد‭:‬
شرکت‭ ‬کوپرو‭ ‬انگلستان
شرکت‭ ‬سکور‭ ‬ایتالیا
شرکت‭ ‬کروب‭ ‬آلمان
شرکت‭ ‬سامگانگ‭ ‬کره‭ ‬جنوبی
شرکت‭ ‬اف‭ ‬اف‭ ‬اتومیشین‭ ‬فنلاند

ایجاد‭ ‬و‭ ‬گسترش‭ ‬روابط‭ ‬با‭ ‬کمپانی‌های‭ ‬بین‌المللی‭ ‬بیانگر‭ ‬آمادگی‭ ‬ما‭ ‬برای‭ ‬انجام‭ ‬پروژه‌های‭ ‬مختلف‭ ‬بخصوص‭ ‬در‭ ‬زمینه‌ی‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک‭ ‬می‌باشد‭.‬

خدمات‭ ‬مشاوره،‭ ‬طراحی،‭ ‬مهندسی‭ ‬و‭ ‬اجرا‭ (‬EPCCS‭) ‬حفاظت‭ ‬کاتدیک
شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬با‭ ‬کادری‭ ‬مجرب‭ ‬طی‭ ‬سال‌های‭ ‬گذشته‭ ‬سیستم‌های‭ ‬کنترل‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک‭ ‬متعددی‭ ‬را‭ ‬برای‭ ‬سازه‌های‭ ‬مختلف‭ ‬طراحی،‭ ‬تامین،‭ ‬اجرا،‭ ‬نصب،‭ ‬راه‌اندازی‭ ‬و‭ ‬رفع‭ ‬عیب‭ ‬نموده‭ ‬است‭. ‬این‭ ‬شرکت‭ ‬آمادگی‭ ‬دارد‭ ‬تا‭ ‬با‭ ‬همکاری‭ ‬با‭ ‬پیمانکاران‭ ‬پروژه‌های‭ ‬EPC‭ ‬و‭ ‬با‭ ‬درک‭ ‬نیازهایشان،‭ ‬پروژه‌ها‭ ‬و‭ ‬اصلاح‭ ‬سیستم‌های‭ ‬کنترل‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک‭ ‬ایشان‭ ‬را‭ ‬با‭ ‬بهترین‭ ‬راهکارها‭ ‬و‭ ‬پیشرفته‭ ‬ترین‭ ‬ابزارها‭ ‬به‭ ‬منظور‭ ‬رسیدن‭ ‬به‭ ‬بالاترین‭ ‬کیفیت‭ ‬با‭ ‬هزینه‭ ‬بهینه‭ ‬به‭ ‬انجام‭ ‬رساند‭.‬
کارشناسان‭ ‬شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬که‭ ‬متشکل‭ ‬از‭ ‬برترین‭ ‬متخصصان‭ ‬مهندسی‭ ‬خوردگی‭ ‬با‭ ‬گواهینامه‭ ‬NACE‭ ‬و‭ ‬فارغ‭ ‬التحصیلان‭ ‬معتبرترین‭ ‬دانشگاه‌ها‭ ‬و‭ ‬مراکز‭ ‬آموزشی‭ ‬بین‌المللی‭ ‬می‌باشند،‭ ‬ظرفیتی‭ ‬عظیم‭ ‬در‭ ‬پشتیبانی‭ ‬فنی‭ ‬و‭ ‬ارائه‌ی‭ ‬خدمات‭ ‬در‭ ‬تمامی‭ ‬بخش‌های‭ ‬سیستم‌های‭ ‬کنترل‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک‭ ‬ایجاد‭ ‬نموده‌اند‭. ‬این‭ ‬ظرفیت‭ ‬نه‭ ‬تنها‭ ‬موجب‭ ‬تضمین‭ ‬عملکرد‭ ‬شرکت‭ ‬برناالکترونیک‭ ‬در‭ ‬پروژه‌های‭ ‬متعدد‭ ‬شده‭ ‬است،‭ ‬بلکه‭ ‬توانسته‭ ‬نزد‭ ‬کارفرمایان‭ ‬مختلف‭ ‬این‭ ‬شرکت‭ ‬را‭ ‬به‭ ‬عنوان‭ ‬شرکتی‭ ‬پیشرو‭ ‬معرفی‭ ‬نماید‭.‬
کادر‭ ‬مهندسین‭ ‬شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬توانایی‭ ‬دارند‭ ‬در‭ ‬تمامی‭ ‬جنبه‭ ‬ها‭ ‬برای‭ ‬رفع‭ ‬مشکلات‭ ‬مربوط‭ ‬به‭ ‬سیستم‌های‭ ‬کنترل‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک،‭ ‬بهترین‭ ‬راه‭ ‬حل‌ها‭ ‬را‭ ‬ارائه‭ ‬نمایند‭. ‬این‭ ‬خدمات‭ ‬شامل‭ ‬طراحی‭ ‬سیستم‌های‭ ‬جدید،‭ ‬برطرف‭ ‬نمودن‭ ‬ایرادات‭ ‬سیستم‌های‭ ‬در‭ ‬حال‭ ‬سرویس‭ ‬دهی‭ ‬و‭ ‬ارائه‭ ‬پیشنهادات‭ ‬جهت‭ ‬بهینه‭ ‬سازی‭ ‬سیستم‌های‭ ‬کنترل‭ ‬خوردگی‭ ‬و‭ ‬حفاظت‭ ‬کاتدیک‭ ‬است‭. ‬خدمات‭ ‬مهندسی‭ ‬قابل‭ ‬ارائه‭ ‬شامل‭ ‬موارد‭ ‬زیر‭ ‬می‌باشند‭:‬
امکان‭ ‬سنجی،‭ ‬مطالعات‭ ‬میدانی،‭ ‬طراحی
مشاوره،‭ ‬پیشنهادات‭ ‬تخصصی‭ ‬و‭ ‬آموزش
تامین‭ ‬تجهیزات،‭ ‬نصب،‭ ‬نظارت‭ ‬و‭ ‬راه‌اندازی
برآورد‭ ‬هزینه‭ ‬پروژه
(مطالعات‭ ‬تخصصی‭ (‬تست‭ ‬گسترش‭ ‬جریان‭, ‬تست‭ ‬مقاومت‭ ‬پوشش،‭ ‬پایش‭ ‬جریان‭ ‬خط‭ ‬لوله،‭ ‬تست‭ ‬عدم‭ ‬اتصال‭ ‬الکتریکی،‭ ‬DCVG‭ ‬،Pearson‭ ‬،CIPS MFL‭ ‬و‭ ‬Acoustic Emission‬
مطالعات‭ ‬خوردگی
بازبینی‭ ‬طراحی
(بازرسی‭ ‬محیط‭ ‬خورنده ‭ (‬تعیین‭ ‬مقاومت‭ ‬الکتریکی،‭ ‬میزان‭ ‬کلرید،‭ ‬سولفات،‭ ‬اسیدیته،‭ ‬PH‭ ‬و‭ ‬باکتری‌های‭ ‬مفصل ‭
بررسی‭ ‬جریان‌های‭ ‬سرگردان‭ ‬و‭ ‬حذف‭ ‬اثر‭ ‬آنها
این‭ ‬شرکت‭ ‬تجربه‭ ‬و‭ ‬ظرفیت‭ ‬پذیرش‭ ‬قراردادهای‭ ‬کلیدی‭ ‬را‭ ‬در‭ ‬شرایط‭ ‬و‭ ‬مکان‌های‭ ‬مختلف‭ ‬دارا‭ ‬می‌باشد‭. ‬برخی‭ ‬از‭ ‬زمینه‌های‭ ‬تخصصی‭ ‬ما‭ ‬شامل‭ ‬موارد‭ ‬زیر‭ ‬می‌باشند‭: ‬
(خطوط‭ ‬لوله‭ (‬پالایشگاهی‭ ‬و‭ ‬انتقال‭ ‬نفت،‭ ‬گاز،‭ ‬فرآورده،‭ ‬آب‭ ‬و‭ ‬فاضلاب‭
سطح‭ ‬بیرونی‭ ‬و‭ ‬داخلی‭ ‬مخازن‭ ‬مدفون‭ ‬در‭ ‬خاک
کف‭ ‬و‭ ‬داخل‭ ‬مخازن‭ ‬رو‭ ‬زمینی
فولاد‭ ‬در‭ ‬بتن‭ ‬
(سازه‌های‭ ‬دریایی‭ (‬اسکله‌ها‭ ‬و‭ ‬پلتفرم‌ها‭
بدنه‭ ‬و‭ ‬مخازن‭ ‬کشتی‌ها‭ ‬و‭ ‬شناورهای‭ ‬سطحی‭ ‬و‭ ‬زیر‭ ‬سطحی
پالایشگاه،‭ ‬کارخانجات‭ ‬پتروشیمی،‭ ‬نیروگاه‌ها‭ ‬و‭ ‬مجتمع‭ ‬های‭ ‬نفتی

حفاظت‭ ‬کاتدیک‭ ‬در‭ ‬بتن‭ (‬Cathodic Protection in Concrete‭)‬
با‭ ‬توجه‭ ‬به‭ ‬رشد‭ ‬فزاینده‭ ‬ساخت‭ ‬و‭ ‬ساز‭ ‬و‭ ‬استفاده‭ ‬از‭ ‬سازه‌های‭ ‬بتنی‭ ‬در‭ ‬صنایع،‭ ‬با‭ ‬مرور‭ ‬زمان‭ ‬اثرات‭ ‬کاهش‭ ‬استحکام‭ ‬و‭ ‬تخریب‭ ‬در‭ ‬این‭ ‬سازه‌ها‭ ‬نمود‭ ‬یافته‭ ‬که‭ ‬این‭ ‬عارضه‭ ‬با‭ ‬افزایش‭ ‬عمر‭ ‬سازه‭ ‬باعث‭ ‬وارد‭ ‬آمدن‭ ‬آسیب‌های‭ ‬جانی‭ ‬و‭ ‬مالی‭ ‬جبران‭ ‬ناپذیری‭ ‬خواهد‭ ‬شد‭.‬
پیرو‭ ‬تحقیقات‭ ‬انجام‭ ‬شده‭ ‬پیرامون‭ ‬این‭ ‬موضوع،‭ ‬خوردگی‭ ‬میلگردهای‭ ‬فولادی‭ ‬در‭ ‬بتن‭ ‬به‭ ‬عنوان‭ ‬عامل‭ ‬اصلی‭ ‬خرابی‌های‭ ‬زودرس‭ ‬و‭ ‬در‭ ‬برخی‭ ‬موارد‭ ‬تخریب‭ ‬کلی‭ ‬سازه‌های‭ ‬بتنی‭ ‬محسوب‭ ‬شده‭ ‬است‭. ‬گرچه‭ ‬فولادها‭ ‬به‭ ‬طور‭ ‬طبیعی‭ ‬تمایل‭ ‬به‭ ‬انجام‭ ‬واکنش‌های‭ ‬خوردگی‭ ‬دارند،‭ ‬اما‭ ‬در‭ ‬شرایط‭ ‬عادی،‭ ‬میلگردهای‭ ‬فولادی‭ ‬بتن‭ ‬به‭ ‬طور‭ ‬طبیعی‭ ‬در‭ ‬مقابل‭ ‬عارضه‭ ‬خوردگی‭ ‬محافظت‭ ‬می‌شوند‭ ‬که‭ ‬این‭ ‬امر‭ ‬به‭ ‬خاطر‭ ‬ایجاد‭ ‬شدن‭ ‬محیط‭ ‬قلیایی‭ ‬شدید‭ (‬13-12‭=‬pH‭) ‬ناشی‭ ‬از‭ ‬واکنش‭ ‬هیدراسیون‭ ‬سیمان‭ ‬است‭ ‬که‭ ‬مصونیت‭ ‬سطح‭ ‬فولاد‭ ‬را‭ ‬تضمین‭ ‬می‌کند‭. ‬این‭ ‬محیط‭ ‬قلیایی‭ ‬در‭ ‬pH‭ ‬بالا،‭ ‬باعث‭ ‬تشکیل‭ ‬یک‭ ‬فیلم‭ ‬اکسید‭ ‬آهن‭ ‬محافظ  ‭ )‬لایه‭ ‬پسیو‭ (‬پیرامون‭ ‬میلگرد‭ ‬گردیده‭ ‬که‭ ‬از‭ ‬انحلال‭ ‬اتم‌های‭ ‬فلز‭ ‬جلوگیری‭ ‬می‌کند‭ ‬و‭ ‬مانع‭ ‬از‭ ‬ادامه‭ ‬خوردگی‭ ‬در‭ ‬بتن‭ ‬مسلح‭ ‬می‌شود‭.‬
اگر‭ ‬فیلم‭ ‬اکسید‭ ‬محافظ‭ ‬تشکیل‭ ‬نشود‭ ‬یا‭ ‬تضعیف‭ ‬یا‭ ‬تخریب‭ ‬شود،‭ ‬حفاظت‭ ‬از‭ ‬فولاد‭ ‬انجام‭ ‬نشده‭ ‬و‭ ‬خوردگی‭ ‬ممکن‭ ‬است‭ ‬اتفاق‭ ‬بیافتد‭. ‬عوامل‭ ‬تخریب‭ ‬فیلم‭ ‬اکسید‭ ‬محافظ‭ ‬عبارتند‭ ‬از‭:‬
مقادیر‭ ‬بیش‭ ‬از‭ ‬اندازه‭ ‬کلراید‭ ‬یا‭ ‬دیگر‭ ‬یون‌های‭ ‬مهاجم‭ ‬وجود‭ ‬داشته‭ ‬باشند‭ )‬کلراید‭ ‬به‭ ‬صورت‭ ‬افزوده‭ ‬یا‭ ‬نفوذی‭ ‬موجود‭ ‬باشد‭(
قلیایت‭ ‬بتن‭ ‬توسط‭ ‬واکنش‭ ‬با‭ ‬گازهای‭ ‬مهاجم‭ ‬از‭ ‬دست‭ ‬رود‭ )‬نفوذ‭ ‬گاز‭ ‬دی‭ ‬اکسید‭ ‬کربن‭ ‬و‭ ‬در‭ ‬پی‭ ‬آن‭ ‬پدیده‭ ‬کربناسیون‭(
بتن‭ ‬به‭ ‬طور‭ ‬کامل‭ ‬فولاد‭ ‬را‭ ‬پوشش‭ ‬ندهد‭ )‬در‭ ‬معرض‭ ‬قرارگیری‭ ‬فولاد‭ ‬با‭ ‬محیط‭ ‬اطراف‭(
سامانه‌ای‭ ‬كه‭ ‬به‭ ‬طور‭ ‬وسيع‭ ‬در‭ ‬سازه‌هاي‭ ‬جديد‭ ‬به‭ ‬عنوان‭ ‬پیشگیری‭ ‬كننده‭ ‬و‭ ‬در‭ ‬سازه‌هاي‭ ‬موجود‭ ‬جهت‭ ‬متوقف‭ ‬کردن‭ ‬خوردگی‭ ‬ميلگردها‭ ‬ممكن‭ ‬است‭ ‬به‭ ‬كار‭ ‬رود،‭ ‬سامانه‭ ‬حفاظت‭ ‬كاتديک‭ ‬است‭. ‬سامانه‭ ‬حفاظت‭ ‬کاتدیک‭ ‬بتن‭ ‬در‭ ‬خصوص‭ ‬سازه‌های‭ ‬بتن‭ ‬مسلح‭ ‬در‭ ‬معرض‭ ‬اتمسفر‭ ‬و‭ ‬مجاور‭ ‬آب‭ ‬و‭ ‬یا‭ ‬خاک‭ ‬مانند‭ ‬پل‌ها،‭ ‬پایه‌های‭ ‬اسکله‭ ‬و‭ ‬سکوهای‭ ‬دریایی،‭ ‬استخرهای‭ ‬آب‭ )‬تصفیه‌خانه‌ها‭ ‬و‭ (...‬،‭ ‬سدها،‭ ‬بدنه‭ ‬و‭ ‬فونداسیون‭ ‬ساختمان‌ها‭ ‬کاربرد‭ ‬دارد‭.‬
حفاظت‭ ‬کاتدیک‭ ‬بتن‭ ‬مسلح‭ ‬به‭ ‬دو‭ ‬روش‭ ‬آند‭ ‬فداشونده‭ ‬و‭ ‬تزریق‭ ‬جریان‭ ‬انجام‭ ‬می‌شود‭. ‬در‭ ‬روش‭ ‬حفاظت‭ ‬کاتدیک‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬آند‭ ‬فداشونده،‭ ‬جریان‭ ‬الکتریکی‭ ‬توسط‭ ‬اختلاف‭ ‬پتانسیل‭ ‬طبیعی‭ ‬بین‭ ‬دو‭ ‬فلز‭ ‬متفاوت‭ ‬یعنی‭ ‬آرماتور‭ ‬فولادی‭ )‬کاتد‭( ‬و‭ ‬فلز‭ ‬فعال‌تر‭ )‬آند‭( ‬برقرار‭ ‬می‌گردد‭. ‬در‭ ‬روش‭ ‬حفاظت‭ ‬کاتدیک‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬تزریق‭ ‬جریان،‭ ‬جریان‭ ‬الکتریکی‭ ‬توسط‭ ‬اعمال‭ ‬پتانسیل‭ ‬الکتریکی‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬یک‭ ‬منبع‭ ‬الکتریکی‭ ‬خارجی‭ ‬تأمین‭ ‬می‌گردد‭ ‬و‭ ‬آند‭ ‬معمولاً‭ ‬از‭ ‬جنسی‭ ‬پایدار‭ ‬مانند‭ ‬اکسید‭ ‬فلزی‭ ‬مختلط‭ (‬MMO‭) ‬ساخته‭ ‬می‌شود‭. ‬آندهای‭ ‬حفاظت‭ ‬کاتدیک‭ ‬می‌توانند‭ ‬هم‭ ‬روی‭ ‬سطح‭ ‬خارجی‭ ‬و‭ ‬بعد‭ ‬از‭ ‬اجرا‭ ‬نصب‭ ‬شده‭ ‬و‭ ‬هم‭ ‬در‭ ‬حین‭ ‬ساخت‭ ‬و‭ ‬بتن‌ریزی‭ ‬درون‭ ‬سازه‭ ‬قرار‭ ‬گیرند‭. ‬نوع‭ ‬دیگری‭ ‬از‭ ‬قرارگیری‭ ‬آندها‭ ‬به‭ ‬صورت‭ ‬بستر‭ ‬دور‭ ‬از‭ ‬سازه‭ ‬است‭. ‬در‭ ‬خصوص‭ ‬سازه‌های‭ ‬جدید‭ ‬با‭ ‬توجه‭ ‬به‭ ‬نوع‭ ‬دسترسی‌ها‭ ‬معمولاً‭ ‬توصیه‭ ‬می‌شود‭ ‬آندها‭ ‬حتی‭ ‬المقدور‭ ‬همزمان‭ ‬با‭ ‬اجرای‭ ‬سازه‭ ‬نصب‭ ‬شوند‭.‬
شرکت‭ ‬برنا‭ ‬الکترنیک‭ ‬با‭ ‬داشتن‭ ‬بیش‭ ‬از‭ ‬30‭ ‬سال‭ ‬سابقه‭ ‬درخشان‭ ‬در‭ ‬زمینه‭ ‬حفاظت‭ ‬کاتدیک،‭ ‬آمادگی‭ ‬خود‭ ‬را‭ ‬جهت‭ ‬طراحی،‭ ‬تأمین‭ ‬تجهیزات،‭ ‬مشاوره‭ ‬و‭ ‬اجرای‭ ‬سامانه‭ ‬حفاظت‭ ‬کاتدیک‭ ‬در‭ ‬سازه‌های‭ ‬بتن‭ ‬مسلح‭ ‬موجود‭ ‬یا‭ ‬در‭ ‬حال‭ ‬ساخت‭ ‬و‭ ‬همچنین‭ ‬پیاده‌سازی‭ ‬سامانه‌های‭ ‬پایش‭ ‬حفاظت‭ ‬کاتدیک‭ ‬در‭ ‬این‭ ‬سازه‌ها‭ ‬اعلام‭ ‬می‌دارد‭. ‬

ادامه

Rectifire

شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬از‭ ‬سال‭ ‬1370‭ ‬شروع‭ ‬به‭ ‬تولید‭ ‬ترانس‭ ‬رکتیفایر‭ ‬های‭ ‬صنعتی‭ ‬کرده‭ ‬و‭ ‬در‭ ‬زمینه‭ ‬ترانس‭ ‬رکتیفایر‭ ‬های‭ ‬قدرت‭ ‬بالا‭ ‬نیز‭ ‬قادر‭ ‬به‭ ‬طراحی‭ ‬و‭ ‬ساخت‭ ‬انواع‭ ‬آن‭ ‬ها‭ ‬برای‭ ‬کاربرد‭ ‬های‭ ‬مختلف‭ ‬بر‭ ‬اساس‭ ‬اخرین‭ ‬استاندارد‭ ‬های‭ ‬معتبر‭ ‬بین‭ ‬المللی‭ ‬می‭ ‬باشد‭. ‬این‭ ‬شرکت‭ ‬با‭ ‬توجه‭ ‬به‭ ‬سابقه‭ ‬گسترده‭ ‬و‭ ‬طولانی‭ ‬در‭ ‬صنعت،‭ ‬قابل‭ ‬اعتماد‭ ‬ترین‭ ‬محصولات‭ ‬را‭ ‬بر‭ ‬طبق‭ ‬آخرین‭ ‬نیاز‭ ‬های‭ ‬مشتری‭ ‬ارائه‭ ‬می‭ ‬کند‭.‬

با‭ ‬استفاده‭ ‬از‭ ‬رکتیفایر‌های‭ ‬قدرت‭ ‬بالای‭ ‬برنا‭ ‬الکترونیک‭ ‬مزایای‭ ‬زیر‭ ‬حاصل‭ ‬خواهد‭ ‬شد‭:‬
بیشترین‭ ‬بازده‭ ‬الکتریکی‭ ‬و‭ ‬کمترین‭ ‬میزان‭ ‬تلفات
کمترین‭ ‬میزان‭ ‬خرابی‭ ‬و‭ ‬هزینه‭ ‬تعمیرات
بیشترین‭ ‬ایمنی‭ ‬در‭ ‬زمینه‭ ‬کار‭ ‬با‭ ‬دستگاه
بیشترین‭ ‬طول‭ ‬عمر‭ ‬دستگاه
کاربرد‭ ‬آسان
خدمات‭ ‬پس‭ ‬از‭ ‬فروش‭ ‬مناسب،‭ ‬کارآمد‭ ‬و‭ ‬سریع
کمترین‭ ‬زمان‭ ‬نصب‭ ‬و‭ ‬اجرا

کاربرد‌ها
رکتیفایر‌های‭ ‬قدرت‭ ‬بالا‭ ‬در‭ ‬صنعت‭ ‬کاربرد‌های‭ ‬مختلفی‭ ‬داشته‭ ‬و‭ ‬از‭ ‬اهمیت‭ ‬به‭ ‬سزایی‭ ‬برخوردارند‭. ‬از‭ ‬جمله‭ ‬این‭ ‬کاربرد‌های‭ ‬مهم‭ ‬عبارت‌اند‭ ‬از‭:‬
تولید‭ ‬و‭ ‬خالص‭ ‬سازی‭ ‬انواع‭ ‬فلزات‭ ‬از‭ ‬جمله‭ ‬روی،‭ ‬مس‭ (‬Electrowinning‭)‬
ذوب‭ ‬آلومینیوم‭ (‬Aluminum Smelting‭)‬
کوره‭ ‬قوس‭ ‬الکتریکی‭ ‬‭(‬DC Arc Furnace‭) ‬DC
آبکاری‭ ‬الکتریکی‭ (‬Electroplating‭)‬
الکترولیز‭ ‬مواد‭ ‬شیمیایی‭ ‬مانند‭ ‬تولید‭ ‬کلر‭ (‬Chlor‭-‬Alkali‭)‬
صنعت‭ ‬ریلی‭ (‬Railway Industry‭)‬

ویژگی‭ ‬های‭ ‬دستگاه
ورودی‭ ‬AC‭ ‬
از‭ ‬380‭ ‬ولت‭ ‬تا‭ ‬63000‭ ‬ولت‭ ‬بر‭ ‬اساس‭ ‬درخواست‭ ‬مشتری
خرو‭ ‬جی‭ ‬DC
تا‭ ‬500‭ ‬کیلوآمپر‭ ‬و‭ ‬1500‭ ‬ولت‭ ‬بر‭ ‬اساس‭ ‬در‭ ‬خواست‭ ‬مشتری
نوع‭ ‬نیمه‭ ‬هادی‭: ‬
دیود
تریستور
نوع‭ ‬کنترل
امکان‭ ‬کنترل‭ ‬و‭ ‬مانیتورینگ‭ ‬از‭ ‬راه‭ ‬دور
قابلیت‭ ‬تنظیم‭ ‬و‭ ‬تثبیت‭ ‬ولتاژ‭ ‬و‭ ‬جریان
روش‭ ‬کنترل
کنترل‭ ‬تریستوری
کنترل‭ ‬دیودی‭ ‬همراه‭ ‬با‭ ‬راکتور‭ ‬اشباع
نوع‭ ‬خنک‭ ‬کنندگی
هوا‭ ‬خنک
روغنی
آب‭ ‬خنک

رکتیفایر‌های‭ ‬برنا‭ ‬الکترونیک‭ ‬دارای‭ ‬ترانسفورماتور‭ ‬بین‭ ‬فاز‭ ‬می‌باشد‭ ‬که‭ ‬با‭ ‬نصب‭ ‬این‭ ‬ترانسفرماتور‭ ‬خاص،‭ ‬مزایای‭ ‬زیر‭ ‬حاصل‭ ‬خواهد‭ ‬شد
کاهش‭ ‬قابل‭ ‬توجه‭ ‬ریپل‭ ‬ولتاژ‭ ‬و‭ ‬جریان‭ ‬خروجی
کاهش‭ ‬توان‭ ‬راکتیو‭ ‬مصرفی
بهبود‭ ‬ضریب‭ ‬قدرت
کاهش‭ ‬تلفات‭ ‬الکتریکی‭ ‬و‭ ‬افزایش‭ ‬بازده
ازبین‭ ‬رفتن‭ ‬عدم‭ ‬تعادل‭ ‬بین‭ ‬فاز‭ ‬ها
مزایای‭ ‬یکسوساز‭ ‬تریستوری‭ ‬نسبت‭ ‬به‭ ‬دیودی
حذف‭ ‬اتو‭ ‬ترانسفورماتور‭ ‬با‭ ‬قابیلت‭ ‬تغییر‭ ‬تپ‭ ‬زیر‭ ‬بار‭ ‬
حذف‭ ‬راکتور‭ ‬های‭ ‬قابل‭ ‬اشباع
حذف‭ ‬المان‌های‭ ‬مکانیکی‭ ‬و‭ ‬کاهش‭ ‬هزینه‭ ‬تعمیرات
کنترل‭ ‬سریع‭ ‬و‭ ‬آسان

استاندارد‌ها
تمامی‭ ‬محصولات‭ ‬برنا‭ ‬الکترونیک‭ ‬از‭ ‬جمله‭ ‬رکتیفایر‌های‭ ‬قدرت‭ ‬بالا‭ ‬بر‭ ‬اساس‭ ‬استاندارد‭ ‬های‭ ‬بین‌المللی‭ ‬طراحی،‭ ‬تولید‭ ‬و‭ ‬آزمایش‭ ‬می‌گردند‭.‬
بعضی‭ ‬استاندارد‌های‭ ‬مورد‭ ‬استفاده‭ ‬در‭ ‬تولید‭ ‬رکتیفایر‌های‭ ‬قدرت‭ ‬بالا‭ ‬به‭ ‬شرح‭ ‬زیر‭ ‬است‭: ‬

IEC
IEC 60076 series
IEC 61378-1
IEC 60146
IEC 60214

IEEE
IEEE C57.12.00
IEEE C57.12.90
IEEE C57.18

ادامه

خدمات مونتاژ SMD

شرکت برنا اکترونیک
SMD مخفف عبارت surface mounted device به معنای قطعات مونتاژ شده روی سطح می‌باشد. در بردهای الکترونیکی متعارف پایه‌های قطعات از سوراخ PCBعبور داده شده و در طرف دیگر PCBقلع کاری انجام می‌شود اما در تکنولوژی (surface mount technlgy) SMT قطعات پایه بدون یا با پایه کوتاه SMB روی سطح برد قرارگرفته و در همان سمت قلع‌کاری مزیتهای استفاده از قطعات SMDاز جهات زیر قابل بررسی می‌باشد.

ادامه

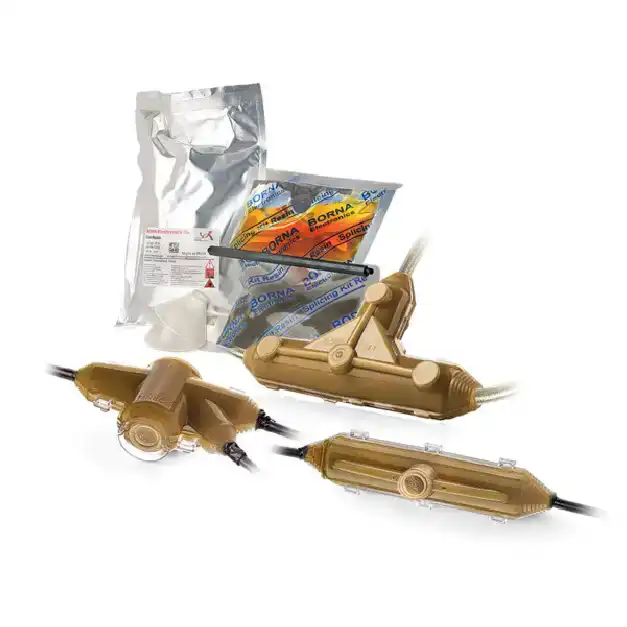

مفصل

Cast resin Splicing kit
داراي تاييديه نفت و برق

مناسب برای اتصال کابل و یا هادی‌های عایق شده با CVP، EP، EPV و RPE ( به عنوان مثال N ( A ) YY، NYM، TT ) همراه یا بدون هادی هم مرکز و همچنین برای هادی‌های آلومینیوم و مس .

ویژگی ها
ابعاد کم حجم
امکان مشاهده داخل مفصل ، قبل ازریخته گری
قالبهای پلاستیکی شفاف ضد ضربه، با کیفیت بالا
مناسب برای عملیات های فوری
صرفه جویی در زمان و هزینه به واسطه مونتاژسریع و آسان
دهانه پرکننده بزرگ به منظور تسهیل ریخته گری
مقاوم در برابرعوامل شیمیایی
مقاوم در برابرعناصرقلیایی خاکی
پایدار در برابر اشعه VU
ضدآب در طول وتقاطعات
دارای عایقی الکتریکی بالا
مقاومت مکانیکی بالا

موارد کاربری
فضای های بسته
فضای های باز
زیرزمین
درون آب
کانال ها
مصارف مخابراتی

سطح ولتاژ
U0/U (Um) 0.6/1 (1.2) Kv برای کابلهای چند رشته
U0/U (Um) 0.6/1 (5) Kv برای کابلهای تک رشته

ادامه

مقاومت


شركت برنا الكترونیك در سال 1377 و در راستای خودكفایی صنعتی، برای اولین بار در ایران نسبت به تاسیس شاخه ای جدید در محصولات خود با نام مقاومتها و هیترهای صنعتی اقدام نمود. رنج دستگا ههای تولید شده در این واحد از نظر ظرفیت توان اکتیو تا 150 مگاوات و از سطح ولتاژ LV تا 63 كیلوولت وجریا نهای تا 3750 آمپر بوده و البته در این خصوص محدودیتی برای این شرکت وجود ندارد و در پروژههای بزرگ داخل یا خارج از كشور در حال سرویس دهی هستند.

امروزه مجموعه محصولات این واحد در 10 دسته با كاربری مجزا به شرح زیر تولید و تقدیم صنایع میگردد.

مقاومت اتصال زمین (Neutral Earthing Resistor ) : برای حفاظت پست ها یا ژنراتورها در خطای اتصال كوتاه تكفاز سیستم که در صنایع با عنوان NER یا NGR شناخته می شود.
دستگاه تركیبی ترانس و مقاومت اتصال زمین (Neutral Earthing Transformer – Resistor):
برای حفاظت ژنراتورها در حالت امپدانس بالا (HRG)  در شرایط خطای اتصال كوتاه تكفاز سیستم که در صنایع با عنوان NGC شناخته می شود.

هیترهای صنعتی( Industrial Heater): در كاربردهای مختلف برای اكثر صنایع بویژه پتروشیمی،نفت، گاز و ریلی
مقاومت ترمز دینامیك(Dynamic Braking Resistor) : جهت ترمزالكترو موتورها یا درایوها
مقاومت راه انداز و كنترل الكترو موتور(Motor Starting &Control Resistor): برای راه اندازی و كنترل جریان و گشتاور الكترو موتورها
مقاومتهای دشارژ باطر یهای صنعتی(Battery Discharge Resistor): جهت دشارژ باطر یهای صنعتی با منحنی استاندارد
بار مجازی( Dummy Load): برای اعمال Load پایه (حداقل بار) بر روی دیزل ژنراتورها یا در ایستگاههای تست بکار می رود
بانك بار( Load Bank): بصورت عمومی برای مصارف مختلف
المان های ثابت مقاومتی( Fixed Type Resistor Element) : مورد استفاده در بردها یا تابلوها
رئوستا (Rheostat): انواع مقاومت های متغیر در كاربردهای مختلف بصورت موتوری یا دستی.


 واحد كنترل كیفیت به عنوان نماینده مشتری در سازمان در تمام مراحل تولید محصولات حضور داشته و از این رو سطح كیفی محصولات این واحد در رده بالایی قرار داشته و در مقایسه با نمونه های اروپای غربی یا آمریكایی قابل رقابت می باشد.

اخذ بیش از 12 مورد Type test certificate و Material certificate روی این گروه از محصولات از آزمایشگاه های معتبر داخلی و خارجی نظیر CESI ایتالیا به خوبی گویای سطح كیفی بالای محصولات تولید شده در این واحد می باشد.

شرکت برناالکترونیک برای کلیه محصولات خود موفق به اخذ گواهینامه های ISO9001:2008 , ISO 14001:2004, OHSAS 18001:2007 و HSE شده است.

لذا کلیه الزامات استانداردهای مذکور از طراحی و خرید مواد اولیه تا تولید، تحویل کالا به مشتری و خدمات پس از فروش در این واحد رعایت می گردد.

شرکت برناالکترونیک افتخار دارد که محصولات تولیدی خود را در واحد مقاومت ها و هیترهای صنعتی، در کلیه صنایع کشور نظیر تولید و نیروگاه، پست های توزیع، نفت و گاز و پتروشیمی، فولاد، ذوب آهن، سیمان، مس و فلزات رنگین، فولادهای آلیاژی، حمل و نقل ریلی و ... در حال سرویس دهی می باشند و در حال حاضر این شرکت پاسخگو و مرتفع کننده هرنوع نیاز مقاومتی در هر کاربردی می باشد.

ادامه

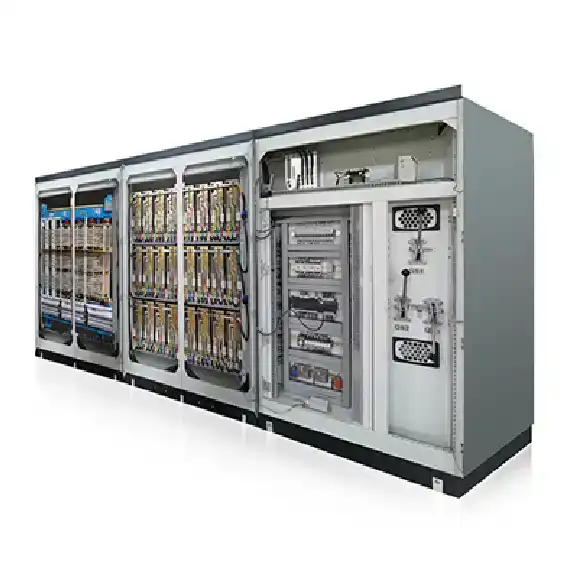

مگادریو

كنترل‌دور
ولتاژ‭ ‬متوسط
توان‭ ‬بالا
BORNA Medium Voltage Variable Frequency Drives
(BORNA-MegaDrive)


امروزه‭ ‬حدود‭ ‬50‭% ‬از‭ ‬مصرف‭ ‬انرژی‭ ‬الکتریکی‭ ‬در‭ ‬جهان‭ ‬مربوط‭ ‬به‭ ‬موتورهای‭ ‬الکتریکی‭ ‬می‌باشد‭. ‬از‭ ‬آنجا‭ ‬که‭ ‬عملکرد‭ ‬دائم‭ ‬این‭ ‬موتورها‭ ‬با‭ ‬دور‭ ‬نامی‭ ‬همیشه‭ ‬مطلوب‭ ‬نیست،‭ ‬می‌توان‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬کنترل‌دور،‭ ‬علاوه‭ ‬بر‭ ‬تضمین‭ ‬عملکرد‭ ‬مطلوب‌تر،‭ ‬مصرف‭ ‬انرژی‭ ‬آنها‭ ‬را‭ ‬نیز‭ ‬به‭ ‬مقدار‭ ‬قابل‭ ‬توجهی‭ ‬کاهش‭ ‬داد‭.‬
بنابـرایـن،‭ ‬دستگاه‌‭ ‬مگـادرایـو‭ ‬برنا‭ ‬الکتـرونیک‭ ‬‭(‬BORNA-MegaDrive‭) ‬با‭ ‬قابلیت‭ ‬کنترل‭ ‬دقیق‭ ‬دور‭ ‬موتورهای‭ ‬ولتاژ‭ ‬متوسط‭ ‬و‭ ‬توان‭ ‬بالا،‭ ‬قادراست‭ ‬مصرف‭ ‬انرژی‭ ‬و‭ ‬هزینه‌های‭ ‬بهره‌برداری‭ ‬این‭ ‬نوع‭ ‬موتورها‭ ‬را‭ ‬به‭ ‬شدت‭ ‬کاهش‭ ‬دهد‭.‬
مگادرایو‭ ‬برنا‭ ‬در‭ ‬محدوده‭ ‬ولتاژی‭ ‬‮٣‬‭ ‬تا‭ ‬‮١١‬‭ ‬کیلوولت‭ ‬و‭ ‬محدوده‭ ‬توانی‭ ‬200‭ ‬تا‭ ‬15000‭ ‬کیلو‭ ‬وات‭ ‬قابل‭ ‬تولید‭ ‬و‭ ‬تحویل‭ ‬است‭.‬
ویژگی‭ ‬های‭ ‬مگادرایو‭ ‬برنا
قابلیت‭ ‬اطمینان‭ ‬بالا‭:‬‭ ‬به‭ ‬طور‭ ‬کلی‭ ‬کنترل‭ ‬سیال‭ ‬در‭ ‬یک‭ ‬فرایند‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬کنترل‭ ‬دور،‭ ‬قابلیت‭ ‬اطمینان‭ ‬بالاتری‭ ‬در‭ ‬مقایسه‭ ‬با‭ ‬روش‭ ‬های‭ ‬سنتی‭ ‬نظیر‭ ‬استفاده‭ ‬از‭ ‬شیرهای‭ ‬مکانیکی‭ ‬و‭ ‬توربین‭ ‬ها‭ ‬دارد‭.‬
صرفه‌جویی‭ ‬د‭ ‬ر‭ ‬مصرف‭ ‬انرژی‭:‬‭ ‬از‭ ‬آنجا‭ ‬که‭ ‬کاهش‭ ‬دور‭ ‬در‭ ‬بیشتر‭ ‬بارها،‭ ‬موجب‭ ‬کاهش‭ ‬مصرف‭ ‬انرژی‭ ‬در‭ ‬موتور‭ ‬می‭ ‬شود،‭ ‬استفاده‭ ‬از‭ ‬دستگاه‭ ‬کنترل‭ ‬دور،‭ ‬صرفه‭ ‬جویی‭ ‬در‭ ‬مصرف‭ ‬انرژی‭ ‬را‭ ‬در‭ ‬پی‭ ‬خواهد‭ ‬داشت‭. ‬با‭ ‬توجه‭ ‬به‭ ‬مصرف‭ ‬قابل‭ ‬توجه‭ ‬موتورهای‭ ‬موجود‭ ‬در‭ ‬بسیاری‭ ‬از‭ ‬صنایع‭ ‬سنگین‭ ‬نظیر‭ ‬نفت‭ ‬و‭ ‬گاز،‭ ‬سیمان،‭ ‬آب‭ ‬و‭ ‬فاضلاب‭ ‬و‭ ... ‬،‭ ‬استفاده‭ ‬از‭ ‬مگادرایو‭ ‬می‭ ‬تواند‭ ‬کاهش‭ ‬چشمگیر‭ ‬هزینه‭ ‬های‭ ‬برق‭ ‬مصرفی‭ ‬را‭ ‬به‭ ‬همراه‭ ‬داشته‭ ‬باشد‭.‬
نیاز‭ ‬به‭ ‬تعمیر‭ ‬و‭ ‬نگهداری‭ ‬بسیار‭ ‬کم‭:‬‭ ‬آنچه‭ ‬که‭ ‬در‭ ‬بیشتر‭ ‬صنایع،‭ ‬خصوصا‭ ‬صنعت‭ ‬نفت‭ ‬و‭ ‬گاز‭ ‬بسیار‭ ‬اهمیت‭ ‬دارد،‭ ‬کارکرد‭ ‬مداوم‭ ‬سیستم‭ ‬است‭. ‬مگادرایو‭ ‬برنا‭ ‬طوری‭ ‬طراحی‭ ‬شده‭ ‬است‭ ‬که‭ ‬به‭ ‬تعمیرات‭ ‬و‭ ‬نگه‭ ‬داری‭ ‬بسیار‭ ‬جزئی‭ ‬نیاز‭ ‬دارد‭ ‬و‭ ‬در‭ ‬صورت‭ ‬بروز‭ ‬برخی‭ ‬خطاها،‭ ‬با‭ ‬کاهش‭ ‬ظرفیت،‭ ‬همچنان‭ ‬بتواند‭ ‬به‭ ‬کار‭ ‬خود‭ ‬ادامه‭ ‬دهد‭. ‬این‭ ‬در‭ ‬حالی‭ ‬است‭ ‬که‭ ‬شیرهای‭ ‬کنترل‭ ‬سیال،‭ ‬نیاز‭ ‬به‭ ‬تعمیرات‭ ‬دوره‭ ‬ای‭ ‬منظم‭ ‬دارند‭ ‬که‭ ‬هزینه‭ ‬های‭ ‬زیادی‭ ‬را‭ ‬به‭ ‬سیستم‭ ‬تحمیل‭ ‬می‭ ‬کنند‭.‬

ایجاد‭ ‬آلودگی‭ ‬بسیار‭ ‬کم‭: ‬استفاده‭ ‬از‭ ‬توربین‭ ‬های‭ ‬گازی‭ ‬برای‭ ‬چرخاندن‭ ‬کمپرسورها،‭ ‬آلودگی‭ ‬صوتی‭ ‬و‭ ‬زیست‭ ‬محیطی‭ ‬بسیاری‭ ‬را‭ ‬به‭ ‬همراه‭ ‬خواهند‭ ‬داشت،که‭ ‬این‭ ‬در‭ ‬مناطق‭ ‬پرجمعیت،‭ ‬مشکل‭ ‬بزرگی‭ ‬به‭ ‬شمار‭ ‬می‭ ‬رود‭. ‬دستگاه‭ ‬مگادرایو‭ ‬برنا‭ ‬آلودگی‭ ‬صوتی‭ ‬بسیار‭ ‬کمی‭ ‬داشته‭ ‬و‭ ‬به‭ ‬هیچ‭ ‬وجه‭ ‬هوا‭ ‬را‭ ‬آلوده‭ ‬نمی‭ ‬کند‭.‬
کاهـش‭ ‬دیـماند‭ ‬و‭ ‬جریـان‭ ‬راه‌اندازی‭:‬‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬مگادرایو‭ ‬برنا،‭ ‬جریان‭ ‬راه‌اندازی‭ ‬موتور‭ ‬به‭ ‬10‭% ‬جریان‭ ‬نامی‭ ‬کاهش‭ ‬یافته‭ ‬و‭ ‬در‭ ‬نتیجه‭ ‬قدرت‭ ‬ترانس‭ ‬تغذیه‭ ‬ی‭ ‬ایستگاه‭ ‬و‭ ‬دیماند‭ ‬برق‭ ‬خریداری‭ ‬شده‭ ‬می‭ ‬تواند‭ ‬برابر‭ ‬قدرت‭ ‬موتور‭ ‬بوده‭ ‬و‭ ‬نیازی‭ ‬به‭ ‬خرید‭ ‬دیماند‭ ‬که‭ ‬این‭ ‬خود‭ ‬باعث‭ ‬کاهش‭ ‬هزینه‭ ‬اولیه‭ ‬پروژه‭.‬
استارت‭ ‬نرم‭ ‬موتور‭ ‬و‭ ‬تصحیح‭ ‬ضریب‭ ‬قدرت‭:‬‭ ‬در‭ ‬صورت‭ ‬به‭ ‬کارگیری‭ ‬دستگاه‭ ‬کنترل‭ ‬دور‭ ‬برای‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬موتورهای‭ ‬بزرگ،‭ ‬جریان‭ ‬هجومی‭ ‬زیاد‭ ‬و‭ ‬استرس‭ ‬های‭ ‬مکانیکی‭ ‬و‭ ‬حرارتی‭ ‬موتور‭ ‬حذف‭ ‬می‭ ‬شوند‭. ‬با‭ ‬این‭ ‬کار،‭ ‬محدودیت‭ ‬دفعات‭ ‬قطع‭ ‬و‭ ‬وصل‭ ‬موتور‭ ‬و‭ ‬آسیب‭ ‬های‭ ‬احتمالی‭ ‬وارده‭ ‬به‭ ‬عایق‭ ‬بندی‭ ‬موتور‭ ‬مرتفع‭ ‬شده‭ ‬و‭ ‬در‭ ‬نتیجه‭ ‬عمر‭ ‬موتور‭ ‬افزایش‭ ‬می‭ ‬یابد‭. ‬همچنین‭ ‬با‭ ‬استفاده‭ ‬از‭ ‬منطق‭ ‬سنکرون‭ ‬سازی،‭ ‬چندین‭ ‬موتور‭ ‬می‭ ‬توانند‭ ‬با‭ ‬یک‭ ‬دستگاه‭ ‬کنترل‭ ‬دور‭ ‬شروع‭ ‬به‭ ‬کار‭ ‬کنند‭. ‬از‭ ‬سوی‭ ‬دیگر،‭ ‬استفاده‭ ‬از‭ ‬ترانس‭ ‬شیفت‭ ‬فاز‭ ‬و‭ ‬ماژول‭ ‬های‭ ‬قدرت‭ ‬سری‭ ‬شده‭ ‬با‭ ‬هم،‭ ‬ضریب‭ ‬قدرت‭ ‬کلی‭ ‬دستگاه‭ ‬را‭ ‬به‭ ‬بیش‭ ‬از‭ ‬95‭/‬0‭ ‬افزایش‭ ‬می‭ ‬دهد‭.‬
کاربردهای‭ ‬مگادرایو‭ ‬برنا
به‭ ‬علت‭ ‬انعطاف‌پذیری‭ ‬و‭ ‬قابلیت‌های‭ ‬زیاد‭ ‬مگادرایو‭ ‬برنا،‭ ‬این‭ ‬دستگاه‌‭ ‬در‭ ‬صنایع‭ ‬گوناگون‭ ‬کاربردهای‭ ‬بسیاری‭ ‬دارد‭. ‬از‭ ‬جمله‌ی‭ ‬این‭ ‬کاربردها‭ ‬می‌توان‭ ‬به‭ ‬موارد‭ ‬زیر‭ ‬اشاره‭ ‬کرد‭:‬
نیروگاه‭ ‬ها
خطوط‭ ‬لوله
صنایع‭ ‬سیمان
صنایع‭ ‬ذوب‭ ‬و‭ ‬ریخته‭ ‬گری
پتروشیمی
صنایع‭ ‬شیمیایی
تامین‭ ‬آب‭ ‬مناطق‭ ‬شهری
معادن



Pasted Graphic.pdf ¬
مزیت‌های‭ ‬مگادرایو‭ ‬برنا
در‭ ‬این‭ ‬دستگاه‌‭ ‬از‭ ‬ماژول‭ ‬های‭ ‬قدرت‭ ‬سری‭ ‬شده‭ ‬برای‭ ‬تولید‭ ‬ولتاژهای‭ ‬چند‭ ‬کیلو‭ ‬ولتی‭ ‬استفاده‭ ‬شده‭ ‬است‭ ‬که‭ ‬این‭ ‬کار‭ ‬با‭ ‬ایجاد‭ ‬موج‌های‭ ‬پله‌ای‭ ‬انجام‭ ‬می‌گیرد‭. ‬بنابراین‭ ‬ولتاژ‭ ‬خروجی‭ ‬دارای‭ ‬هارمونیک‭ ‬بسیار‭ ‬کمی‭ ‬است‭. ‬
قطعات‭ ‬اصلی‭ ‬استفاده‭ ‬شده‭ ‬در‭ ‬این‭ ‬دستگاه‌‭ ‬مانند‭ ‬IGBT‭ ‬ها،‭ ‬پل‌های‭ ‬یکسوساز،‭ ‬PLC،‭ ‬خازن‌های‭ ‬الکترولیتی‭ ‬و‭ ‬غیره‭ ‬از‭ ‬مرغوبترین‭ ‬محصولات‭ ‬موجود‭ ‬در‭ ‬بازار‭ ‬است‭. ‬
در‭ ‬این‭ ‬دستگاه‭ ‬از‭ ‬پردازنده‌های‭ ‬DSP F28335‭ ‬شرکت‭ ‬TI‭ ‬به‭ ‬عنوان‭ ‬پردازشگر‭ ‬استفاده‭ ‬شده‭ ‬است‭. ‬بنابراین‭ ‬مگادرایو‭ ‬برنا‭ ‬دارای‭ ‬قدرت‭ ‬پردازش‭ ‬و‭ ‬دقت‭ ‬کنترل‭ ‬بسیار‭ ‬بالایی‭ ‬می‌باشد‭.‬
ماژول‭ ‬های‭ ‬قدرت‭ ‬دارای‭ ‬حفاظت‭ ‬خاصی‭ ‬هستند‭ ‬که‭ ‬هنگام‭ ‬بروز‭ ‬خطا،‭ ‬بدون‭ ‬ایجاد‭ ‬توقف‭ ‬در‭ ‬عملکرد‭ ‬دستگاه،‭ ‬از‭ ‬مدار‭ ‬خارج‭ ‬می‌شوند‭. ‬همچنین‭ ‬این‭ ‬ماژول‭ ‬ها‭ ‬و‭ ‬سیستم‭ ‬کنترل،‭ ‬در‭ ‬برابر‭ ‬گرد‭ ‬وخاک،‭ ‬رطوبت،‭ ‬بخارهای‭ ‬اسیدی‭ ‬و‭ ‬غیره‭ ‬حفاظت‭ ‬شده‌اند‭.‬
عملکرد‭ “‬سنکرون‭ ‬سازی‭ ‬موتور‭” ‬با‭ ‬شبکه‭ ‬در‭ ‬صورت‭ ‬درخواست‭ ‬اضافه‭ ‬می‭ ‬شود‭.‬



حفاظت‌های‭ ‬دستگاه
در‭ ‬دستگاه‭ ‬مگادرایو‭ ‬برنا،‭ ‬حفاظت‌های‭ ‬مختلفی‭ ‬در‭ ‬نظر‭ ‬گرفته‭ ‬شده‭ ‬که‭ ‬علاوه‭ ‬بر‭ ‬تامین‭ ‬امنیت‭ ‬اپراتور،‭ ‬افزایش‭ ‬عمر‭ ‬مفید‭ ‬موتور‭ ‬و‭ ‬دستگاه‭ ‬را‭ ‬در‭ ‬پی‭ ‬دارد‭.‬این‭ ‬حفاظت‌ها‭ ‬عبارتند‭ ‬از‭:‬
حفاظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬جریان
حفاظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬بار
حفاظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬ولتاژ
حفاظت‭ ‬در‭ ‬برابر‭ ‬افت‭ ‬ولتاژ
حفاظت‭ ‬در‭ ‬برابر‭ ‬از‭ ‬دست‭ ‬رفتن‭ ‬فاز‭ ‬ورودی‭ ‬یا‭ ‬خروجی
حفاظت‭ ‬در‭ ‬برابر‭ ‬از‭ ‬کار‭ ‬افتادن‭ ‬فن‌ها
حفاظت‭ ‬در‭ ‬برابر‭ ‬اضافه‭ ‬حرارت‭ ‬ترانسفورماتور
حفاظت‭ ‬در‭ ‬برابر‭ ‬زمین‌شدن‭ ‬خروجی
حفاظت‭ ‬در‭ ‬برابر‭ ‬قطع‭ ‬شدن‭ ‬فیبر‭ ‬نوری

ادامه

رله های الکترونیکی

تولید‭ ‬رله‌های‭ ‬الکترونیکی‭ ‬در‭ ‬شرکت‭ ‬برنا‭ ‬الکترونیک‭ ‬از‭ ‬سال‭ ‬‮۳۶۳۱ ‬آغاز‭ ‬گردیده‭ ‬است‭.‬

در‭ ‬این‭ ‬واحد‭ ‬تولیدی‭ ‬با‭ ‬بهره‌‭‌‬گیری‭ ‬از‭ ‬تکنولوژی‌‭‌‬های‭ ‬آنالوگ‭ ‬و‭ ‬دیجیتال‭ ‬رله‌های‭ ‬مورد‭ ‬نیاز‭ ‬صنایع‭ ‬مختلف‭ ‬طراحی‭ ‬شده‭ ‬و‭ ‬پس‭ ‬از‭ ‬طی‭ ‬مراحل‭ ‬دقیق‭ ‬کنترلی‭ ‬به‭ ‬تولید‭ ‬انبوه‭ ‬می‌‭‌‬رسند‭.‬

سه گروه محصولات‭ ‬این‭ ‬واحد‭ ‬شامل:

‭  -  ‬رله‌های‭ ‬حفاظتی‭

‬  - رله‌های‭ ‬زمانی‭

‬  - رله‌های‭ ‬ابزار‭ ‬دقیق

لازم‭ ‬به‭ ‬ذکر‭ ‬است‭ ‬این‭ ‬شرکت‭ ‬تنها‭ ‬تولید‭ ‬کننده‌‌ی‭ ‬رله‌های‭ ‬الکترونیکی‭ ‬در‭ ‬ایران‭ ‬با‭ ‬گواهینامه‌‭‌‬ی‭ ‬مدیریت‭ ‬کیفیت‭ ‬از‭ ‬شرکت‭ ‬DQS‭ ‬آلمان‭ ‬می‌باشد‭ .‬همچنین‭ ‬این‭ ‬شرکت‭ ‬موفق‭ ‬به‭ ‬دریافت‭ ‬استاندارد‭ ‬اتحادیه‭‌‬‌ی‭ ‬اروپا‭ (‬CE‭) ‬ شده‭ ‬است‭.‬

کلیه‭ ‬محصولات‭ ‬این‭ ‬واحد‭ ‬دارای‭ ‬سه‭ ‬سال‭ ‬گارانتی‭ ‬بدون‭ ‬قید‭ ‬و‭ ‬شرط‭ ‬می‌باشند‭.‬
